Bayangkan Anda sedang berkomunikasi menggunakan HT (Handy Talky). Saat satu orang berbicara, yang lain harus menunggu giliran agar pesan tidak saling bertabrakan. Jika dua orang berbicara bersamaan, informasi akan menjadi tidak jelas dan sulit dipahami.

Prinsip inilah yang digunakan dalam komunikasi serial, di mana data dikirim satu per satu secara berurutan agar dapat diterima dengan baik tanpa gangguan.

Mengapa Komunikasi Serial Penting?

Dalam dunia mikrokontroler seperti Arduino, ESP32, maupun sistem embedded lainnya, komunikasi serial menjadi fondasi utama dalam pertukaran data.

Tanpa komunikasi serial, perangkat tidak akan mampu:

  • Mengirim informasi ke perangkat lain
  • Menerima perintah dari pengguna
  • Berinteraksi dengan sistem yang lebih besar

Peran dalam Sistem Mikrokontroler

Komunikasi serial digunakan dalam berbagai proses penting, seperti:

  • Mengirim data sensor
  • Contoh: data suhu, kelembaban, atau ketinggian air
  • Mengontrol perangkat (aktuator)
  • Contoh: menyalakan LED, mengaktifkan pompa, atau menggerakkan motor
  • Berkomunikasi dengan komputer atau internet
  • Contoh: menampilkan data di Serial Monitor atau mengirim data ke cloud seperti ThingSpeak

Hubungan dengan IoT

Dalam sistem Internet of Things (IoT), komunikasi serial menjadi jembatan antara:

  • Sensor → Mikrokontroler
  • Mikrokontroler → Server / Cloud
  • Mikrokontroler → Perangkat lain

Tanpa komunikasi serial, aliran data ini tidak akan terjadi.

Apa Itu Komunikasi Serial?

Komunikasi serial adalah metode pengiriman data di mana informasi dikirim bit demi bit secara berurutan melalui satu jalur komunikasi. Artinya, data tidak dikirim sekaligus, melainkan satu per satu seperti antrian.

Untuk mempermudah pemahaman, bayangkan Anda sedang menggunakan HT (Handy Talky). Saat satu orang berbicara, yang lain harus menunggu giliran agar pesan tidak saling bertabrakan. Prinsip ini sama dengan komunikasi serial—data dikirim secara bergantian agar tetap rapi dan mudah dipahami.

Karakteristik Utama Komunikasi Serial

Komunikasi serial memiliki beberapa ciri khas yang membuatnya banyak digunakan dalam sistem modern:

  • Data dikirim satu per satu (tidak bersamaan)
  • Setiap bit dikirim secara berurutan, sehingga lebih terkontrol
  • Lebih stabil untuk jarak jauh
  • Karena jalurnya sederhana, gangguan sinyal (noise) lebih kecil
  • Menggunakan sedikit kabel
  • Hanya membutuhkan 1–2 jalur utama (misalnya TX dan RX)

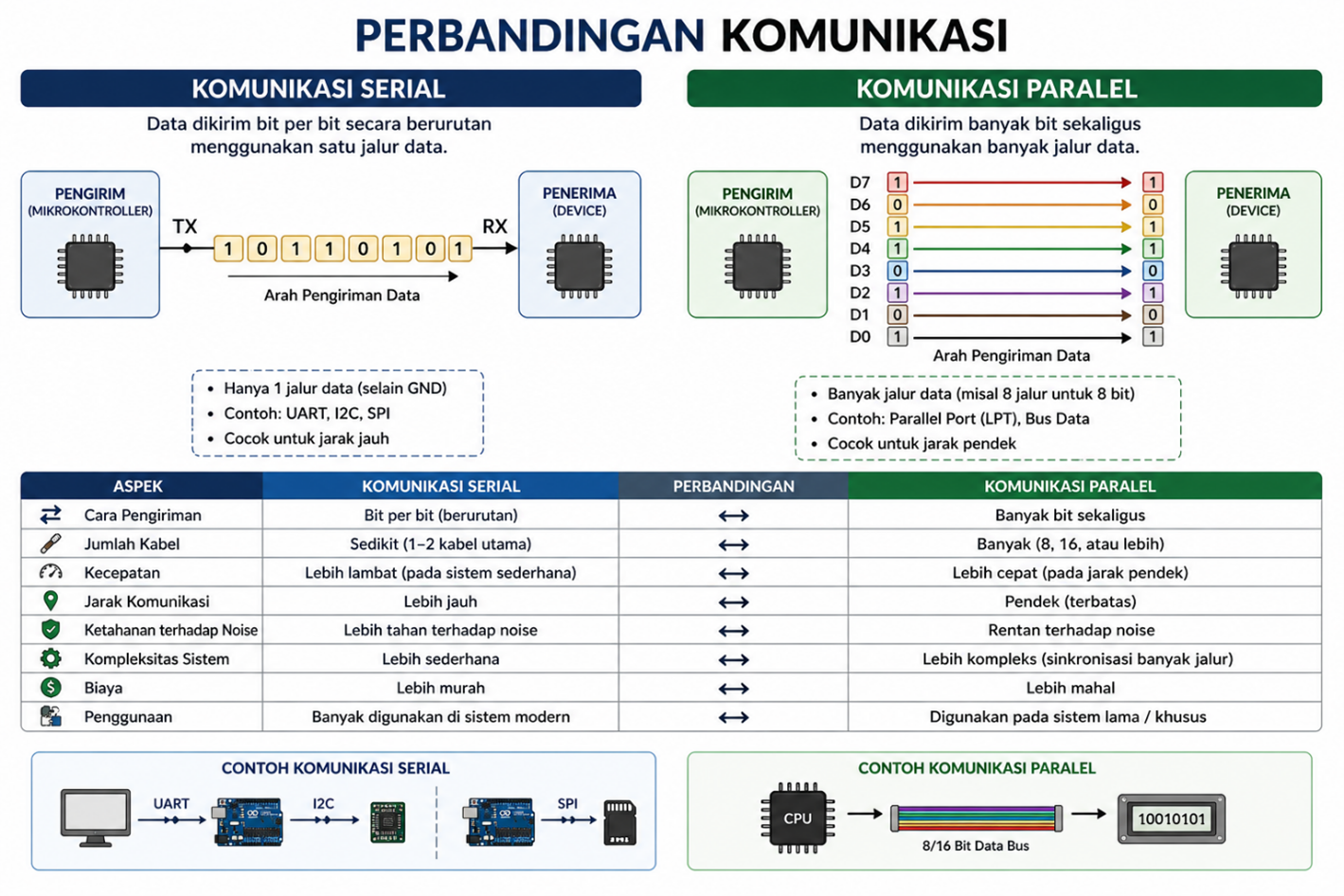

Serial vs Paralel

Untuk memahami keunggulan komunikasi serial, kita perlu membandingkannya dengan komunikasi paralel.

Aspek

Serial

Paralel

Cara kirim

Satu per satu

Banyak sekaligus

Kabel

Sedikit

Banyak

Jarak

Lebih jauh

Pendek

Stabilitas

Tinggi

Rentan noise

Penjelasan Perbandingan

  • Cara Kirim
  • Serial mengirim data satu per satu, sedangkan paralel mengirim banyak bit sekaligus melalui banyak jalur
  • Penggunaan Kabel
  • Serial lebih hemat kabel, sementara paralel membutuhkan banyak jalur sehingga lebih kompleks
  • Jarak Komunikasi
  • Serial lebih cocok untuk jarak jauh, sedangkan paralel biasanya hanya untuk jarak pendek
  • Stabilitas Sinyal
  • Serial lebih tahan terhadap gangguan, sedangkan paralel mudah terkena noise karena banyak jalur

Konsep Dasar Komunikasi Serial

Dalam komunikasi serial, data tidak hanya dikirim begitu saja, tetapi mengikuti aturan tertentu agar dapat diterima dengan benar oleh perangkat lain. Ada tiga konsep utama yang wajib dipahami, yaitu baudrate, frame data, dan sinkronisasi.

1. Baudrate (Kecepatan Data)

Baudrate adalah kecepatan pengiriman data dalam satuan bit per detik (bps). Artinya: Semakin besar nilai baudrate, semakin cepat data dikirim.

Contoh baudrate umum:

  • 9600 bps → standar untuk pemula
  • 19200 bps
  • 57600 bps
  • 115200 bps → lebih cepat

Ilustrasi sederhana:

  • 9600 bps → mengirim 9600 bit dalam 1 detik
  • 115200 bps → mengirim 115200 bit dalam 1 detik

Jadi, 115200 jauh lebih cepat dibanding 9600

Hal penting:

  • Pengirim dan penerima HARUS menggunakan baudrate yang sama
  • Jika tidak sama → data akan rusak (karakter aneh / tidak terbaca)

Contoh error:

  • Arduino → 9600
  • PC → 115200

Output akan menjadi:

��@#!$%&*

2. Frame Data (Struktur Pengiriman)

Dalam komunikasi serial, setiap data dikirim dalam bentuk frame (bingkai data) agar bisa dikenali dengan benar oleh penerima.

Struktur frame:

  • Start Bit → tanda awal data
  • Data Bit → isi data (biasanya 8 bit)
  • Parity Bit (opsional) → untuk pengecekan error
  • Stop Bit → tanda akhir data

Contoh format umum:

Start | 8 Data Bit | Stop

Penjelasan:

  • Start bit (0) → memberi tahu bahwa data akan dikirim
  • Data bit → isi data sebenarnya (misalnya huruf ‘A’)
  • Stop bit (1) → tanda bahwa data selesai

Contoh pengiriman huruf:

Huruf 'A' dalam ASCII = 01000001

Maka dikirim sebagai:

0 | 01000001 | 1

Catatan:

Format umum: 8N1

  • 8 → 8 data bit
  • N → No parity
  • 1 → 1 stop bit

3. Sinkronisasi (Keselarasan Komunikasi)

Sinkronisasi adalah kondisi di mana pengirim dan penerima memiliki pengaturan komunikasi yang sama.

Parameter yang harus sama:

  • Baudrate
  • Jumlah data bit
  • Parity
  • Stop bit

Contoh konfigurasi:

  • Arduino: 9600, 8N1
  • PC: 9600, 8N1

Komunikasi berjalan normal

Jika tidak sinkron:

  • Data tidak terbaca
  • Karakter acak muncul
  • Komunikasi gagal

Analogi sederhana:

Sinkronisasi itu seperti dua orang berbicara:

  • Harus pakai bahasa yang sama
  • Harus bicara dengan tempo yang sama

Kalau tidak: pesan tidak akan dimengerti

Ringkasan Singkat

Konsep

Fungsi

Kunci

Baudrate

Kecepatan kirim data

Harus sama

Frame Data

Struktur data

Ada start & stop

Sinkronisasi

Keselarasan sistem

Semua parameter sama

Jenis Komunikasi Serial pada Mikrokontroler

Dalam dunia mikrokontroler seperti Arduino dan ESP32, terdapat beberapa jenis komunikasi serial yang sering digunakan. Masing-masing memiliki karakteristik, kecepatan, dan fungsi yang berbeda sesuai kebutuhan sistem.

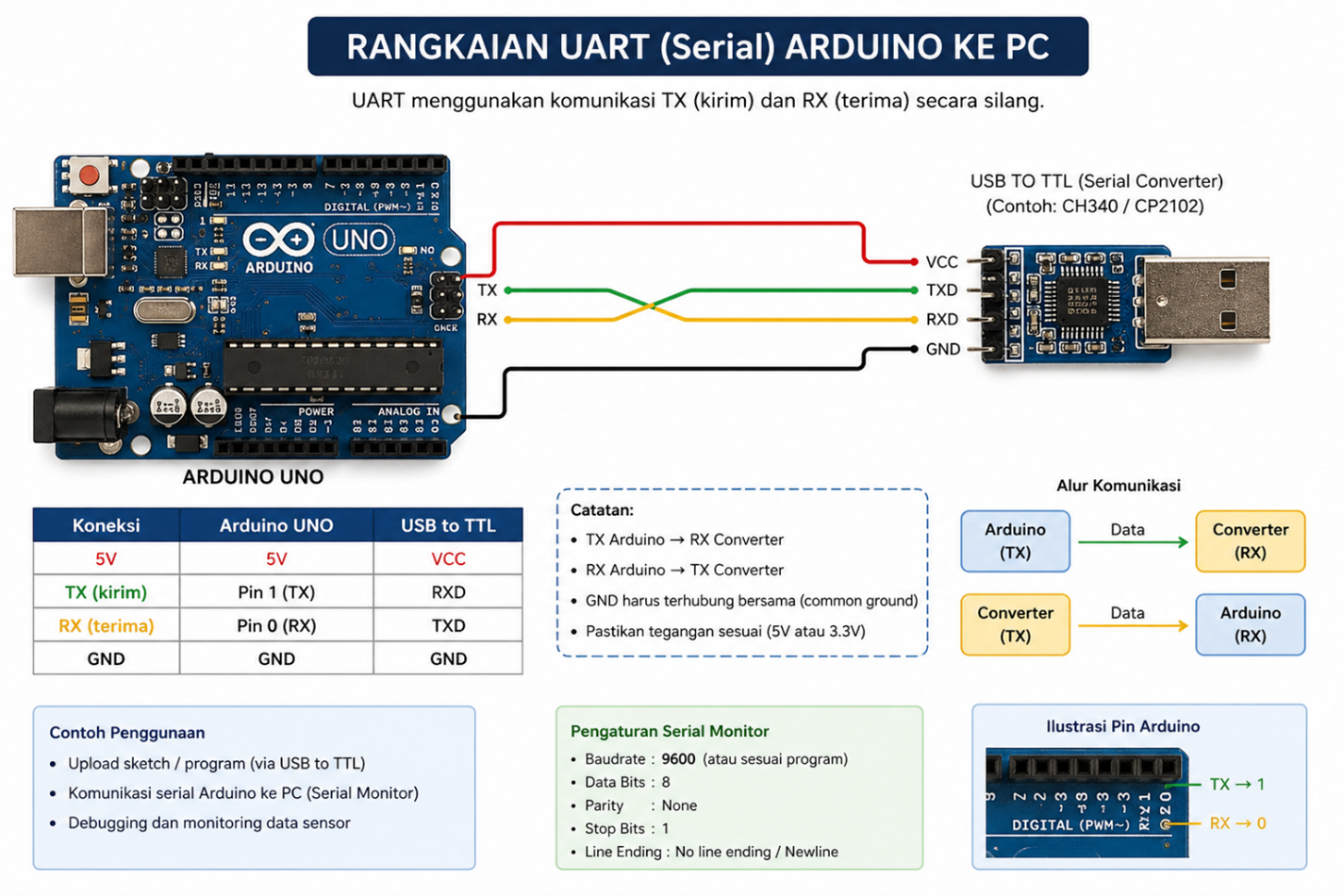

1. UART (Universal Asynchronous Receiver Transmitter)

UART adalah jenis komunikasi serial yang paling sederhana dan paling sering digunakan, terutama untuk pemula.

Ciri-ciri:

  • Tidak menggunakan sinyal clock (asynchronous)
  • Hanya menggunakan 2 jalur utama:
    • TX (Transmit) → untuk mengirim data
    • RX (Receive) → untuk menerima data
  • Komunikasi bersifat point-to-point (1:1)

Cara Kerja Singkat:

Data dikirim dalam bentuk frame (start bit, data, stop bit) tanpa bantuan clock. Oleh karena itu, kedua perangkat harus memiliki pengaturan yang sama (baudrate, dll).

Contoh Penggunaan:

  • Arduino ke komputer (Serial Monitor)
  • Arduino ke ESP32
  • Debugging program
  • Komunikasi antar mikrokontroler

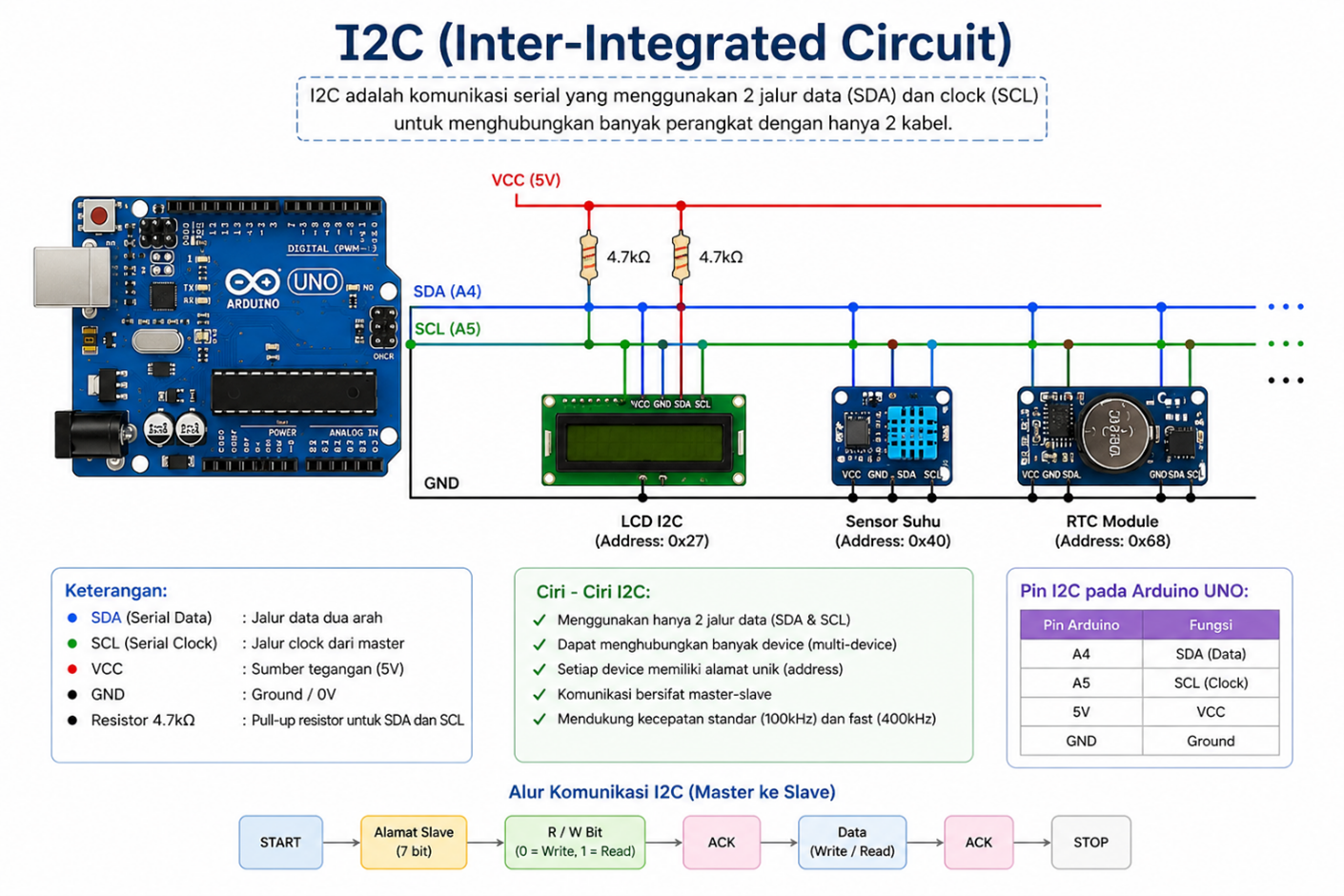

2. I2C (Inter-Integrated Circuit)

I2C digunakan untuk menghubungkan banyak perangkat sekaligus hanya dengan 2 kabel, sehingga sangat efisien.

Ciri-ciri:

  • Menggunakan 2 jalur:
    • SDA (Serial Data) → jalur data
    • SCL (Serial Clock) → jalur sinkronisasi
  • Mendukung multi-device (multi-slave)
  • Setiap perangkat memiliki alamat unik (address)

Cara Kerja Singkat:

  • Ada satu master (misalnya Arduino)
  • Master mengatur komunikasi dan memilih device berdasarkan alamat
  • Data dikirim secara bergantian di jalur SDA

Contoh Penggunaan:

  • LCD dengan modul I2C
  • Sensor suhu (DHT, BMP180, dll)
  • RTC (Real Time Clock)
  • EEPROM

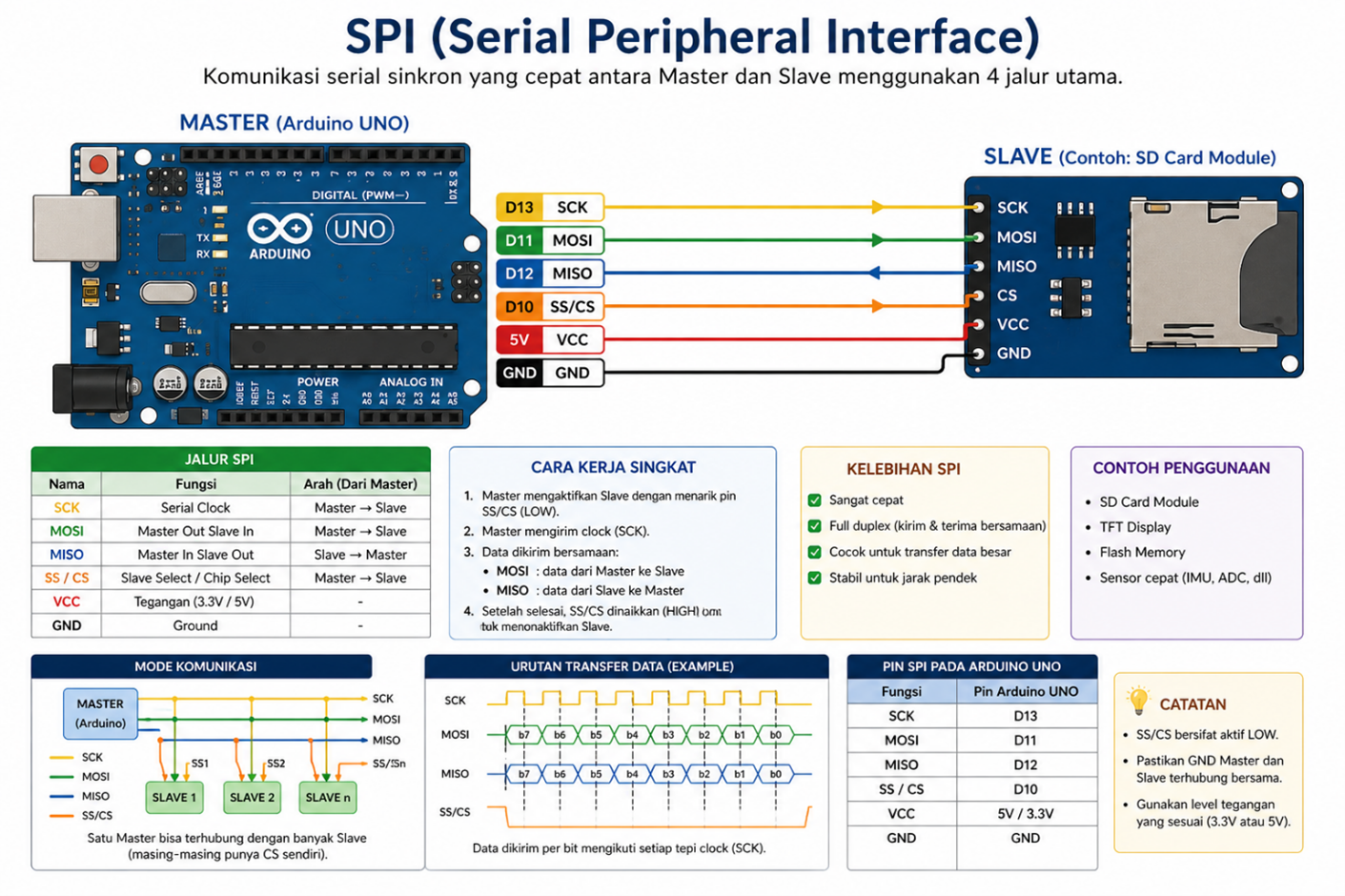

3. SPI (Serial Peripheral Interface)

SPI adalah komunikasi serial yang digunakan untuk transfer data berkecepatan tinggi.

Ciri-ciri:

  • Menggunakan 4 jalur:
    • MOSI (Master Out Slave In)
    • MISO (Master In Slave Out)
    • SCK (Serial Clock)
    • SS (Slave Select)
  • Lebih cepat dibanding I2C dan UART
  • Komunikasi bersifat master-slave

Cara Kerja Singkat:

  • Master mengontrol clock (SCK)
  • Data dikirim secara sinkron melalui MOSI dan MISO
  • SS digunakan untuk memilih device aktif

Contoh Penggunaan:

  • Modul SD Card
  • TFT / OLED display
  • Sensor berkecepatan tinggi
  • Modul komunikasi RF

Perbandingan UART, I2C, dan SPI

Jenis

Jalur

Kecepatan

Jumlah Device

Kelebihan

UART

2

Sedang

1:01

Sederhana

I2C

2

Sedang

Banyak

Hemat pin

SPI

4

Tinggi

Banyak

Sangat cepat

Komunikasi Serial pada Arduino

Arduino menyediakan fungsi yang sangat mudah untuk menggunakan komunikasi serial, terutama UART.

Contoh Dasar:

Serial.begin(9600);
Serial.print("Hello");
Serial.read();

Penjelasan Fungsi:

  • Serial.begin(9600)
    → Memulai komunikasi serial dengan baudrate 9600
  • Serial.print("Hello")
    → Mengirim data ke Serial Monitor
  • Serial.read()
    → Membaca data yang masuk

Tips Penting:

  • Pastikan baudrate di program dan Serial Monitor sama
  • Gunakan Serial.available() sebelum membaca data
  • Gunakan println() untuk baris baru

Kesimpulan

Setiap jenis komunikasi serial memiliki keunggulan masing-masing:

  • UART → cocok untuk pemula dan debugging
  • I2C → cocok untuk banyak sensor dengan kabel minimal
  • SPI → cocok untuk sistem yang membutuhkan kecepatan tinggi

Dengan memahami ketiga jenis ini, Anda bisa membangun sistem mikrokontroler yang lebih kompleks dan efisien.

Komunikasi Serial pada Arduino

Arduino menyediakan library sederhana:

Serial.begin(9600);
Serial.print("Hello");
Serial.read();

Fungsi utama:

  • Serial.begin() → mulai komunikasi
  • Serial.print() → kirim data
  • Serial.read() → baca data

Praktikum dengan Arduino

1. Menampilkan Data ke Serial Monitor

Tujuan:

Menampilkan data dari Arduino ke komputer

void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.println("Hello Arduino");
  delay(1000);
}

Hasil:
Teks muncul di Serial Monitor setiap 1 detik

2. Input dari Serial Monitor

Tujuan:

Arduino menerima data dari user

String data;

void setup() {
  Serial.begin(9600);
}

void loop() {
  if (Serial.available()) {
    data = Serial.readString();
    Serial.println("Input: " + data);
  }
}

3. Kontrol LED via Serial

Tujuan:

Mengontrol LED menggunakan teks

Rangkaian:

  • LED → Pin 13
String cmd;

void setup() {
  pinMode(13, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  if (Serial.available()) {
    cmd = Serial.readString();

    if (cmd == "ON") {
      digitalWrite(13, HIGH);
    } else if (cmd == "OFF") {
      digitalWrite(13, LOW);
    }
  }
}

Penutup

Jika Anda ingin menjadi developer IoT atau embedded system, maka memahami komunikasi serial adalah langkah awal yang sangat penting. Mulailah dari UART (Arduino), lalu lanjut ke I2C dan SPI untuk sistem yang lebih kompleks.
