Project Arduino Serial Lengkap: Monitoring Sensor DHT11 dan Kontrol LED (Tutorial Pemula)

Jika Anda ingin memahami Arduino dan IoT, maka project komunikasi serial dengan sensor adalah langkah awal terbaik.

Pada tutorial ini, Anda akan belajar:

Membaca data sensor suhu dan kelembaban
Mengirim data melalui komunikasi serial
Menampilkan data di Serial Monitor
Mengontrol LED berdasarkan kondisi suhu

Project ini sangat cocok untuk:

Mahasiswa
Pemula Arduino
Praktikum mikrokontroler

Alat dan Bahan

Komponen	Jumlah
Arduino Uno	1
Sensor DHT11	1
LED	1
Resistor 220Ω	1
Breadboard	1
Kabel jumper	Secukupnya
Laptop + Arduino IDE	1

Rangkaian Arduino

Koneksi Sensor DHT11

Pin DHT11	Arduino
VCC	5V
DATA	D2
GND	GND

Koneksi LED

Komponen	Arduino
Anoda LED	D8 (via resistor)
Katoda LED	GND

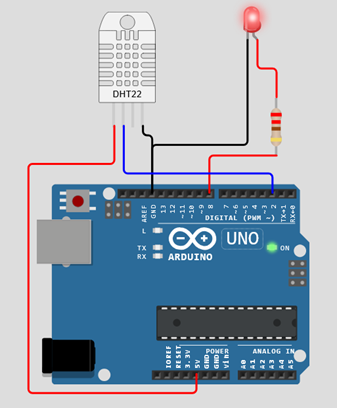

Gambar Rangkaian

Cara Kerja Sistem

Alur kerja project ini:

Sensor DHT11 → Arduino → Serial Monitor → LED

Penjelasan:

Sensor membaca suhu
Arduino memproses data
Data dikirim melalui komunikasi serial
LED menyala jika suhu tinggi

Program Arduino Lengkap

#include "DHT.h"

#define DHTPIN 2
#define DHTTYPE DHT11
#define LEDPIN 8

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
  pinMode(LEDPIN, OUTPUT);

  Serial.println("=== Monitoring Suhu Arduino ===");
}

void loop() {
  float suhu = dht.readTemperature();
  float kelembaban = dht.readHumidity();

  if (isnan(suhu) || isnan(kelembaban)) {
    Serial.println("Sensor gagal dibaca");
    delay(2000);
    return;
  }

  Serial.print("Suhu: ");
  Serial.print(suhu);
  Serial.print(" °C | Kelembaban: ");
  Serial.print(kelembaban);
  Serial.print(" % | Status: ");

  if (suhu > 30) {
    digitalWrite(LEDPIN, HIGH);
    Serial.println("PANAS (LED ON)");
  } else {
    digitalWrite(LEDPIN, LOW);
    Serial.println("NORMAL (LED OFF)");
  }

  delay(2000);
}

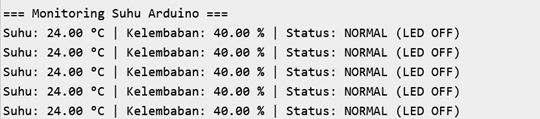

Hasil Output Serial Monitor
